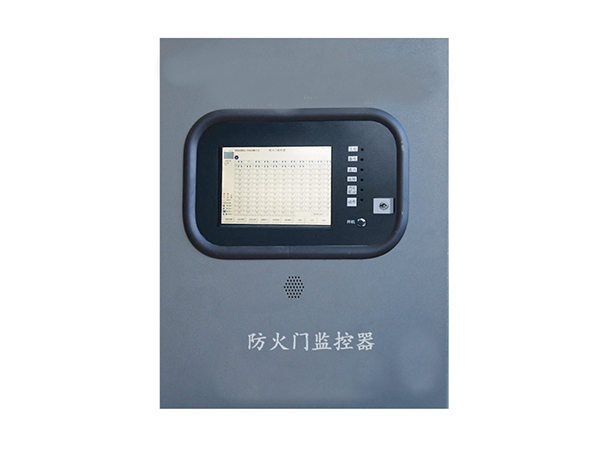

產品功能

　　防火門監控器可以用交流市電220V為防火門的聯動閉門器或電磁門吸提供左右兩個門的24V直流電源。

　　配置了大容量鋰離子聚合物電池，為停電提供足夠的維持時間。

　　后備電源具有過充過放電保護。

　　為各種事件和操作提供了海量記錄存儲功能。

　　具有靈活配置的通訊接口，可以根據需要選配不同的通訊模塊。

　　輸入輸出具有短路斷路保護和檢測功能。

　　每個監控器都具有全球識別碼。

　　主備電源無縫切換，當主電源停電后，后備電源自動無延時啟動。

　　利用網絡可實現遠程在線升級CPU程序及遠程監控。

　　防火門監控器接收到消防控制信號（可以是有源信號也可以是無源信號）后將由CPU順序控制左右兩扇防火門的關閉。

　　防火門監控器有多種狀態指示。

　　防火門監控器通過蜂鳴器和指示燈可以快速診斷和標識故障狀態。

　　防火門監控器具有自檢功能。

　　綠色環保設計，極寬的電壓適應范圍和高效的電壓轉換，防火門監控器自身功耗極低。

　　產品參數

　　1.電源輸入。交流市電220V。

　　2.消防信號輸入1個。

　　3.煙感信號輸入1個。

　　4.左右兩個門的開啟狀態輸入各一個。

　　5.左右兩個門的電磁門吸或聯動閉門器各1個，輸出電壓24V直流，每路電流不小于200mA。

　　6.常開和常閉干接點門狀態輸出各1路。

　　控制板接線說明

　　AC IN：交流電源輸入。

　　-DC+：直流24v電源輸入。如果提供消防專用24v電源，可以接在這里作為備份電源。

　　-FIRE+：消防信號輸入。如果提供的是無源信號，需將J6跳針的1-2短路及3-4短路；?如果提供的是有源信號，需將J6跳針的2-3短路并注意輸入極性一致。

　　GND S1?S2?S3：GND是輸入信號的地線；S1和S2分別是左右門的門狀態輸入，可以通過軟件指定為開門到位或關門到位狀態，當前默認為開門到位狀態，S3為煙感信號輸入。

　　D9：電源指示燈。

　　D6：左側門和右側門的門狀態指示燈。

　　-DOOR2+：輸出控制端，順序控制電磁門吸或電控閉門器的上電和斷電。

　　-DOOR1+：輸出控制端，順序控制電磁門吸或電控閉門器的上電和斷電。

　　-DC OUT+：為需要外接的警燈警笛提供直流電源供電。

　　NC1 NC2：報警輸出端。當報警發生時，報警繼電器動作，干接點允許1A電流通過。

　　NC COM NO：門狀態輸出。
